Đầu guide dẫn dây là một trong những chi tiết quan trọng của máy cắt dây EDM, có nhiệm vụ định hướng và giữ ổn định cho dây cắt trong suốt quá trình gia công. Bộ phận này giúp đảm bảo đường cắt chính xác, mịn và đạt độ ổn định cao, đặc biệt trong các chi tiết có yêu cầu kỹ thuật khắt khe.
1. Cấu tạo của đầu guide dẫn dây

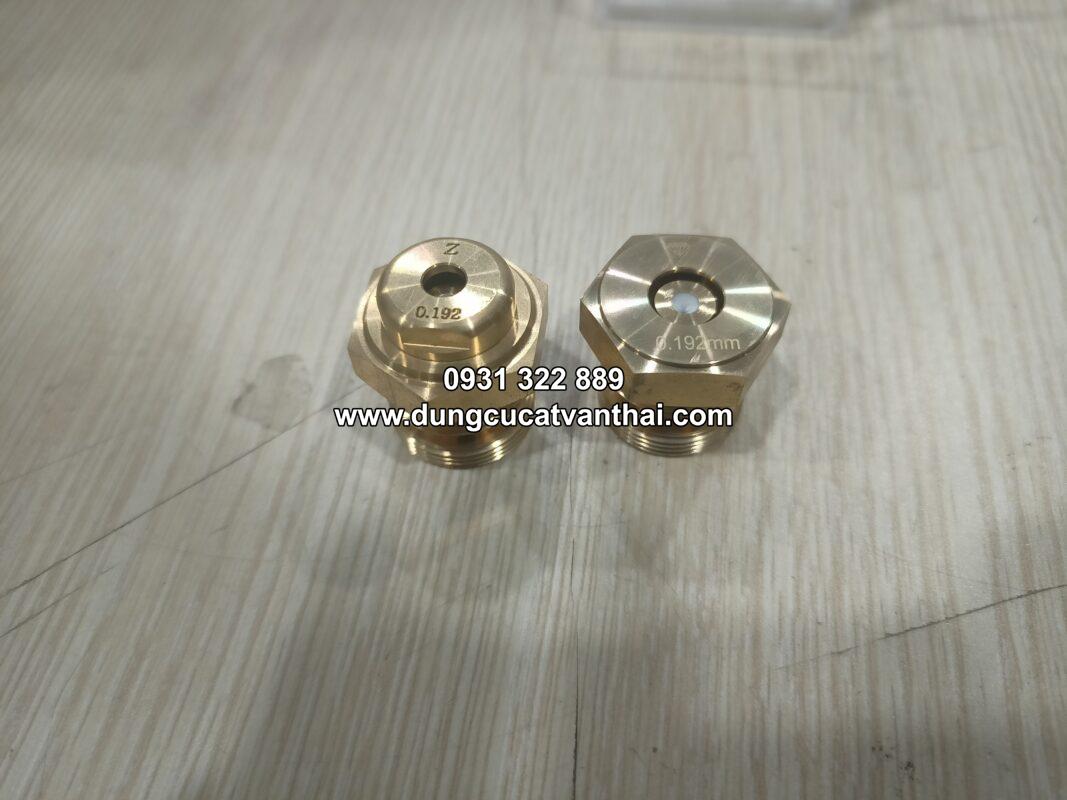

Đầu guide thường được làm từ hợp kim đồng hoặc thép không gỉ, bên trong có gắn viên kim cương hoặc sapphire siêu cứng có lỗ dẫn chính xác theo đường kính dây (thường từ 0.1–0.25 mm). Phần vỏ ngoài được tiện chính xác, ren bắt chắc vào đầu phun nước hoặc cụm đầu dây của máy.
2. Nguyên lý và quy trình làm việc
-
Bước 1: Dẫn dây qua đầu guide
Dây molypden hoặc dây đồng được luồn qua lỗ kim cương ở đầu guide, bảo đảm đi đúng tâm để tránh rung hoặc lệch hướng khi cắt. -
Bước 2: Định hướng dây cắt
Khi máy hoạt động, đầu guide cố định vị trí dây ở cả phía trên và phía dưới chi tiết, giúp đường dây luôn song song và ổn định với bề mặt cắt. -
Bước 3: Hỗ trợ phun nước cắt
Đầu guide kết hợp với đầu phun, tạo dòng nước rửa mạnh giúp làm mát dây và cuốn trôi phoi trong vùng gia công, góp phần duy trì độ chính xác cao và tuổi thọ dây cắt. -
Bước 4: Giảm rung và sai số
Nhờ độ chính xác cao của lỗ kim cương, đầu guide giúp dây chạy ổn định, hạn chế rung động và sai lệch trong quá trình cắt, từ đó cho bề mặt sản phẩm mịn và đẹp hơn.
3. Vai trò và bảo dưỡng
Đầu guide ảnh hưởng trực tiếp đến chất lượng cắt và độ bền dây. Cần thường xuyên vệ sinh đầu guide, tránh bụi bẩn hoặc mạt kim loại bám vào lỗ kim cương. Khi thấy dấu hiệu mòn, lệch tâm hoặc dây cắt dễ đứt, nên thay thế đầu guide mới để đảm bảo hiệu quả làm việc của máy.
➡️ Đầu guide dẫn dây – chi tiết nhỏ, vai trò lớn trong việc đảm bảo độ chính xác và tuổi thọ cho máy cắt dây EDM.
