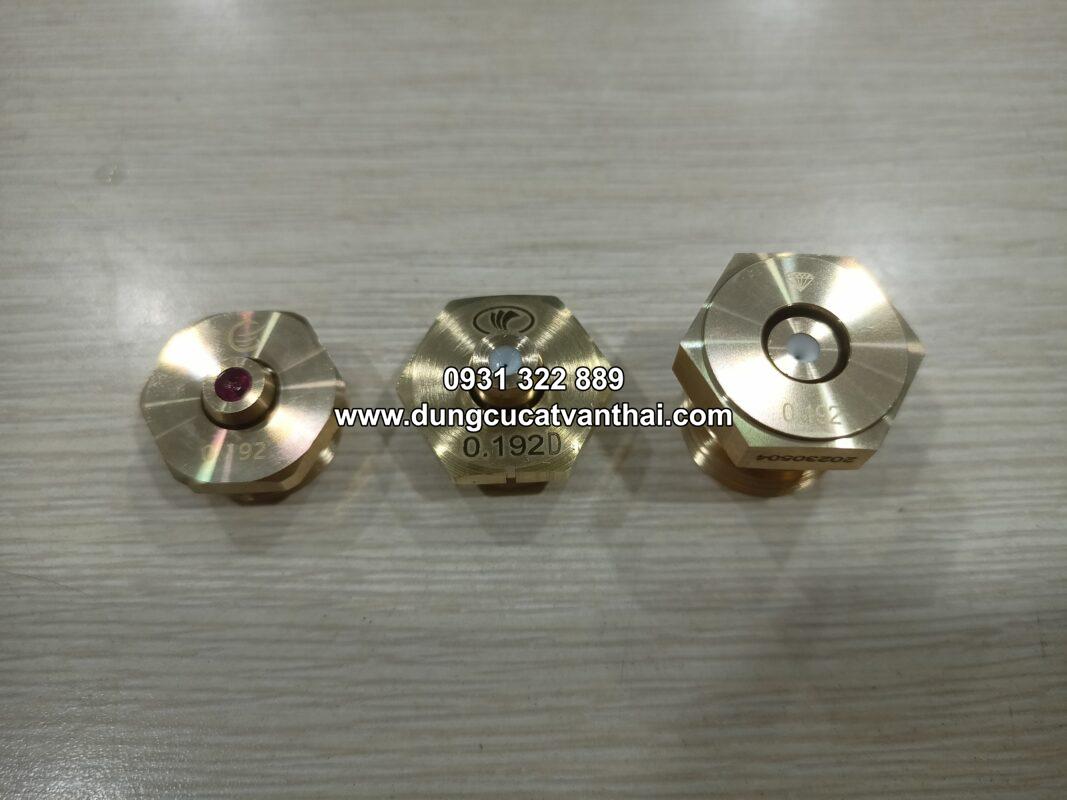

1. Giới thiệu chung về đầu dẫn dây máy cắt dây
Đầu dẫn dây (Wire Guide) là một trong những bộ phận quan trọng bậc nhất của máy cắt dây EDM. Bộ phận này có nhiệm vụ định vị, dẫn hướng và ổn định dây molypden hoặc dây đồng trong suốt quá trình cắt, giúp đường cắt chính xác, bề mặt gia công đẹp và hạn chế đứt dây.
Đầu dẫn dây thường được chế tạo từ hợp kim cứng, gốm kỹ thuật hoặc kim cương nhân tạo, với lỗ dẫn có kích thước rất nhỏ và độ chính xác cao.
2. Cấu tạo cơ bản của đầu dẫn dây
Một đầu dẫn dây máy cắt dây thường bao gồm:
-
Thân đầu dẫn: gia công từ đồng thau hoặc hợp kim chịu mài mòn
-
Lỗ dẫn dây chính xác: kích thước phổ biến 0.18 – 0.20 – 0.25 mm
-
Vật liệu lỗ dẫn: gốm, ruby hoặc kim cương nhân tạo
-
Ren lắp đặt: giúp cố định đầu dẫn vào cụm trượt trên máy
3. Quy trình làm việc của đầu dẫn dây máy cắt dây
Bước 1: Định vị và dẫn hướng dây
Khi máy bắt đầu vận hành, dây molypden được kéo từ bánh xe căng dây và đi qua đầu dẫn dây trên và dưới.
Đầu dẫn giữ cho dây:
-
Đi đúng tâm trục
-
Không rung lắc
-
Không lệch hướng khi di chuyển tốc độ cao
👉 Đây là bước quyết định đến độ thẳng và độ chính xác của đường cắt.
Bước 2: Ổn định tia lửa điện trong vùng cắt
Trong quá trình cắt, dòng điện xung được truyền qua dây và phôi. Đầu dẫn dây giúp:
-
Giữ khoảng cách ổn định giữa dây và phôi
-
Duy trì tia lửa điện đều
-
Hạn chế phóng điện lệch tâm
Nhờ đó, đường cắt mịn hơn, ít cháy cạnh và giảm hao mòn dây.
Bước 3: Chống rung và giảm mài mòn dây
Với tốc độ chạy dây cao, nếu không có đầu dẫn chất lượng:
-
Dây dễ rung → sai số kích thước
-
Dây nhanh mòn hoặc đứt
Đầu dẫn dây giúp:
-
Giảm ma sát
-
Phân bố lực đều
-
Tăng tuổi thọ dây molypden
Bước 4: Đảm bảo độ chính xác lâu dài
Trong suốt quá trình gia công liên tục, đầu dẫn dây:
-
Giữ ổn định vị trí dây
-
Hạn chế sai số tích lũy
-
Đảm bảo chi tiết sau cắt đúng kích thước thiết kế
4. Dấu hiệu cần thay đầu dẫn dây
Người vận hành nên thay đầu dẫn dây khi:
-
Đường cắt bị xước, không đều
-
Dây thường xuyên bị đứt
-
Sai số kích thước tăng dần
-
Lỗ dẫn bị mòn, méo hoặc cháy đen
👉 Việc thay đầu dẫn kịp thời giúp bảo vệ máy và tiết kiệm chi phí dây cắt.
5. Kết luận
Đầu dẫn dây tuy là linh kiện nhỏ nhưng đóng vai trò then chốt trong quy trình làm việc của máy cắt dây EDM. Lựa chọn đầu dẫn chất lượng cao và thay thế đúng thời điểm sẽ giúp:
-
Tăng độ chính xác gia công
-
Nâng cao tuổi thọ dây cắt
-
Đảm bảo hiệu suất làm việc ổn định cho máy
