1. Giới thiệu chung
Máy cắt dây Molypden là thiết bị gia công tia lửa điện (EDM – Electrical Discharge Machining) chuyên dùng để gia công chi tiết có hình dạng phức tạp, yêu cầu độ chính xác cao. Trong cơ cấu truyền động của máy, cây vít me (vít me bi hoặc vít me thường) đóng vai trò quan trọng trong việc định vị và di chuyển bàn máy hoặc cụm đầu cắt theo trục X, Y, Z một cách chính xác.

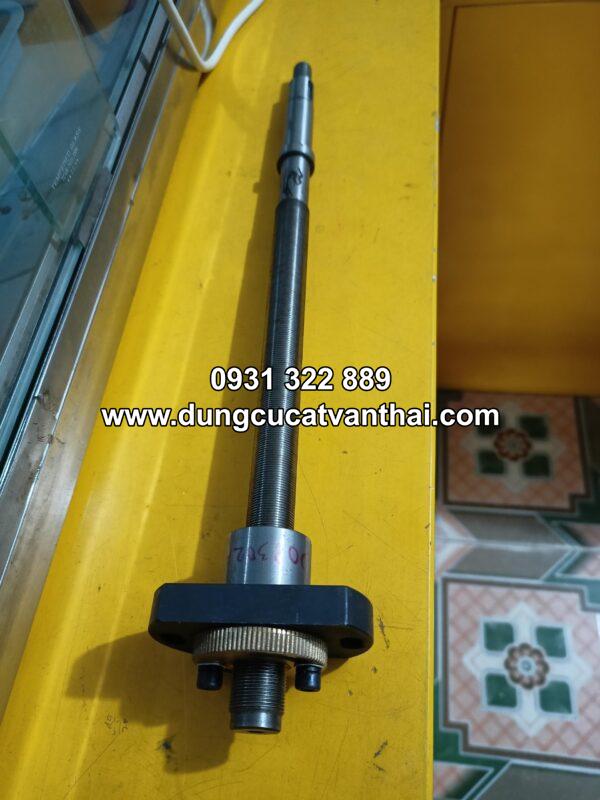

2. Cấu tạo cơ bản của cây vít me
Cây vít me trong máy cắt dây thường có cấu tạo gồm:
-
Trục vít me: là trục ren được gia công chính xác, làm bằng thép tôi cứng.
-
Đai ốc me: gắn cố định với phần chuyển động (bàn máy hoặc đầu cắt).
-
Bạc đỡ & ổ bi: giúp trục vít quay trơn tru, giảm ma sát.
-
Cơ cấu truyền động: thường là motor bước hoặc servo motor, truyền chuyển động quay đến trục vít.
3. Nguyên lý hoạt động
Quy trình hoạt động của vít me trong máy cắt dây Molypden diễn ra như sau:
Bước 1: Nhận tín hiệu điều khiển
-
Hệ thống CNC hoặc PLC của máy gửi tín hiệu điều khiển đến motor điều khiển trục.
-
Motor quay theo số vòng và tốc độ được lập trình sẵn.
Bước 2: Truyền chuyển động quay
-
Motor truyền chuyển động quay đến trục vít me thông qua khớp nối hoặc dây đai.
Bước 3: Chuyển đổi chuyển động quay thành tịnh tiến
-
Khi vít me quay, đai ốc me (gắn với bàn máy hoặc đầu cắt) sẽ chuyển động tịnh tiến theo phương trục (X/Y/Z).
-
Tùy theo hướng quay, đai ốc sẽ tiến hoặc lùi.
Bước 4: Định vị chính xác vị trí
-
Với cơ cấu vít me bi (ball screw), độ chính xác định vị rất cao, gần như không có độ rơ, đảm bảo sai số nhỏ (< 0.01mm).
-
Việc di chuyển tịnh tiến này giúp đầu Molypden đi đúng quỹ đạo để cắt phôi theo bản vẽ lập trình.
4. Vai trò quan trọng của vít me
Cây vít me đóng vai trò quyết định đến:
-
Độ chính xác gia công: đảm bảo đường đi của dây cắt đúng với bản vẽ thiết kế.
-
Độ mịn bề mặt: chuyển động ổn định giúp cải thiện chất lượng bề mặt sau khi cắt.
-
Tuổi thọ máy: hệ thống vít me tốt giúp giảm rung lắc và mài mòn các bộ phận liên quan.
5. Bảo trì và lưu ý sử dụng
Để đảm bảo vít me hoạt động ổn định và bền bỉ, cần:
-
Bôi trơn định kỳ bằng mỡ chuyên dụng.
-
Kiểm tra độ rơ cơ khí và điều chỉnh lại nếu cần.
-
Làm sạch bụi bẩn, vụn phôi bám quanh trục vít.
-
Không để máy hoạt động quá tải, tránh làm cong trục hoặc mòn đai ốc.
6. Kết luận
Cây vít me là thành phần cốt lõi trong hệ thống truyền động của máy cắt dây Molypden, đảm bảo sự chính xác và ổn định trong quá trình gia công. Hiểu rõ quy trình hoạt động và bảo trì đúng cách sẽ giúp tăng hiệu quả sản xuất, kéo dài tuổi thọ máy móc và nâng cao chất lượng sản phẩm.
